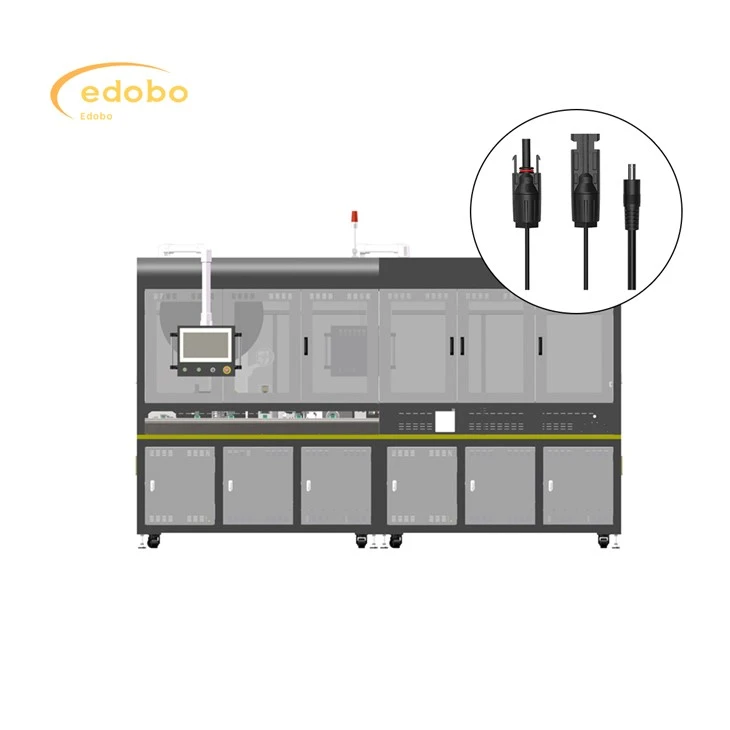

Křečivý stroj na solární panel

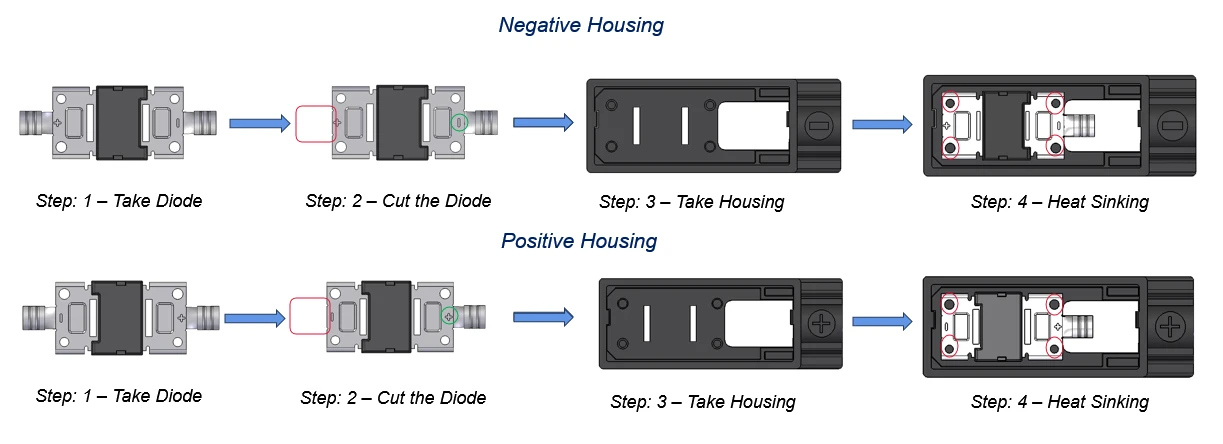

1.Take Dioda:

Operátor (nebo stroj na pick-a místo v poloautomovaném nastavení) načte diodu.

2. Vytvořte diodu:

Olověné vodiče diody (kovové dráty sahající od diodového těla) jsou oříznuty na správnou délku. Obrázek ukazuje červené obrysy, možná tam, kde dochází k řezu. Přesné řezání je zásadní pro zajištění správného přizpůsobení a elektrického kontaktu.

3.Take Housing:

Získá se příslušné bydlení (buď „negativní bydlení“ nebo „pozitivní bydlení“).

4. Poté, co potápí:

Ořezaná dioda je vložena do pouzdra. Červené kruhy pravděpodobně označují kontaktní body, kde dioda vede, elektrický kontakt s kovovými částmi v rámci pouzdra. Tento krok také poskytuje tepelné potopení - přenos tepla z diody.

Polarita: Proces je jasně rozdělen na kroky „negativního bydlení“ a „pozitivního bydlení“, což naznačuje, že polarita diody (pozitivní a negativní terminály) je kritická. Pouzdra jsou navržena odlišně, aby se zajistilo správné vložení diody.

Elektrický kontakt: Krok „potápění“ znamená, že dioda vede pevný elektrický kontakt s vodivými prvky v krytu. To je nezbytné pro to, aby krabice pro spojení fungovala správně.

Kontrola kvality:

Vizuální kontrola diod před a po řezání.

Kontrola polarity diody.

Zajištění správného vložení a posezení diody uvnitř pouzdra.

Elektrické testování potenciálně pro ověření připojení.

Další montáž: Toto je jen jedna část celkové sestavy křižovatky. Po této integraci diody by existovaly další kroky, například:

Připojení interního zapojení.

Připevnění spojovacího pole ke solárnímu panelu.

Zalévání nebo utěsnění spojovací krabice, aby bylo chráněno před prostředím.

Přidání kabelových žláz nebo konektorů.

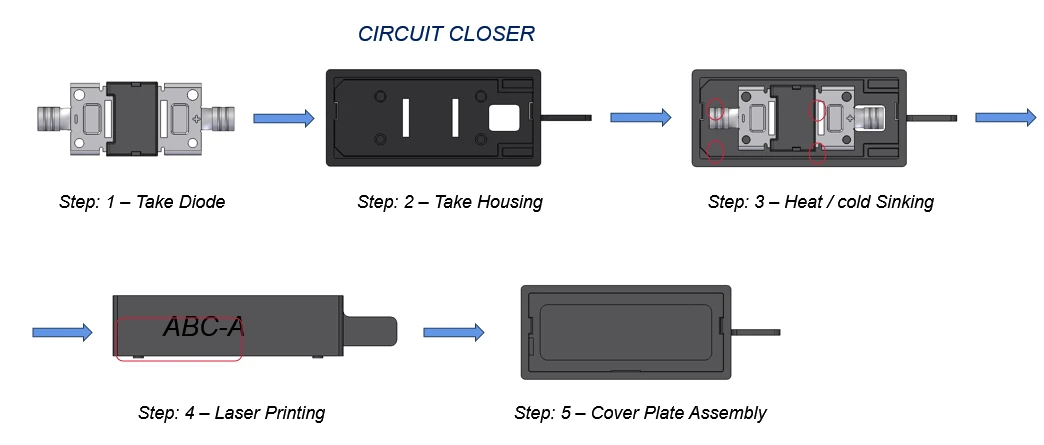

Krok 1: Vezměte diodu:

Dioda je získána (buď ručně nebo automatizovaným systémem).

Krok 2: Vezměte bydlení:

Vhodné bydlení

Krok 3: Teplo / potopení za studena:

Tento krok kombinuje několik akcí:

Vložení diody: Dioda je vložena do pouzdra.

Elektrické připojení: Diodovy vodiče navádějí kontakt s vodivými prvky v krytu.

Řezání: Diodovy vedení již nemusí řezat.

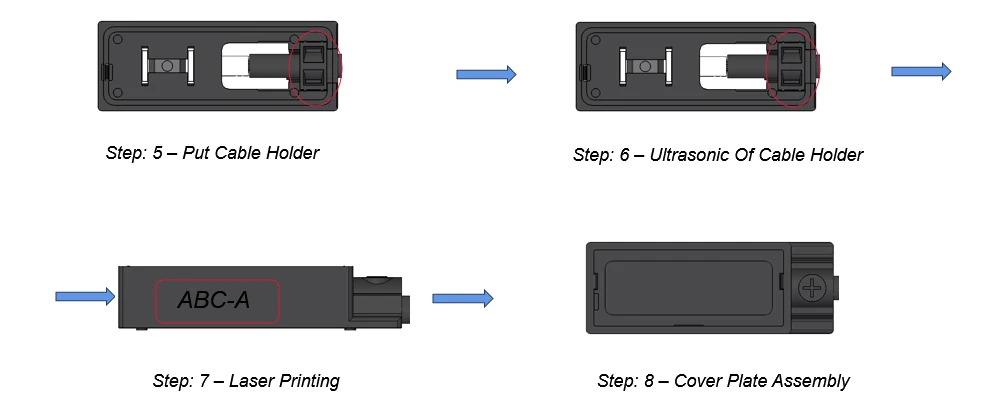

Krok 4: Laserový tisk:

Bydlení je označeno identifikačními údaji (např. „ABC-A“) pomocí laserového tisku/gravírovacího systému.

Krok 5: Sestava krycí desky:

Krycí deska je připojena k pouzdru a uzavírá vnitřní komponenty.

1. Suroviny potřebné pro výrobu tohoto zařízení jsou: centrální negativní tělo krabice a odpovídající moduly (trubice), tlakové bloky, kabely s nainstalovanými konektory.

2. Realizace funkce

① Automatické krmení centrálního negativního tělesa krabice. Automatické krmení modulu. Sestavení a nýtování modulu s tělem krabice. Test elektrického výkonu mezilehlého těla, kódování. Automatické vykládání.

② (pozitivní a negativní tělo krabice) Ruční nýžování kabelů, automatické odizolování kabelů, nýtování (s tlakovým senzorem), pájení, vizuální kontrola CCD, instalace automatického tlakového bloku, automatické ultrazvukové svařování, automatické testování elektrického výkonu, automatické kódování, automatické uvolnění.

3. požadavky na vybavení

① Všechny části, které přicházejí do styku se surovinami, musí být vyleštěny, aby se zajistilo, že povrch surovin není poškozen, poškrábán nebo seškrábl.

② Zajistěte poměr kompresního drátu nýtového drátu.

③ Ultrazvukové svařování těsnicího bloku má lepenku nejméně 350 N

④ Elektrické měření a integrace dat kódu. ⑤C/T: 4 sekundy.

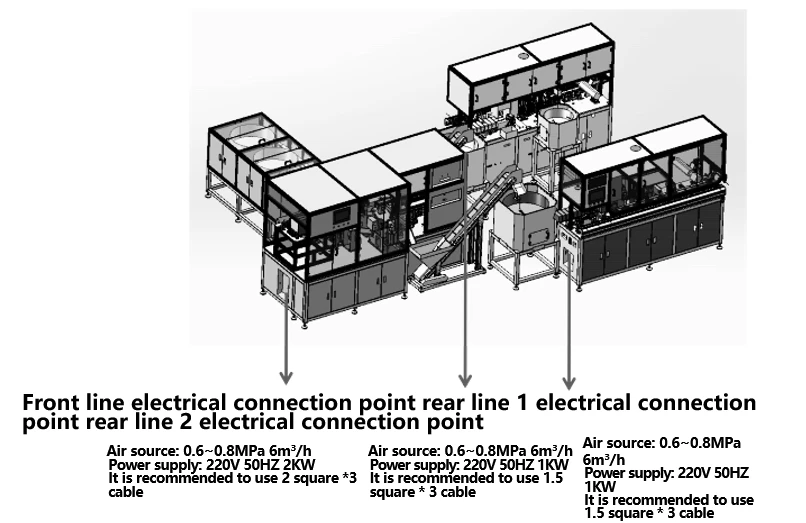

1. Produkční linka je vhodná pro automatické zpracování fotovoltaických kabelů. Produkční linka proudí zleva doprava a může dosáhnout stripování drátu, krimpování terminálu, detekce CCD, závitu konektoru, kroucení matic, krimpovací křižovatka, detekce CCD

2. PŘIPOMÍNKA VÝBĚROVÝCH VÁZEK: 4 mm²

3. Délka řádku: 15 0 mm -600 mm, tolerance ± 0,002 * l +1 mm;

4. Rozsah délky peel: 1-9 mm;

5. Produkční rytmus: větší nebo rovna 4 sekundy;

6. Velikost hostitele: 1200 × 4000 × 2400 mm

7. Operační systém lidských strojů: Rozhraní dotykové obrazovky je jednoduché a jasné, což umožňuje rychlou ovládání provozu stroje. Všechny parametry lze snadno nastavit a ukládat a provozní pokyny se zobrazují intuitivním a jednoduchým způsobem prostřednictvím obrázků. Dodává se s funkcí ochrany hesla 4- (s oprávněními rozdělenými na operátora, kontrolu kvality, technika a správce), zlomovým světlem a koordinací poruchového kódu pro údržbu, dosažení snadné údržby a snížení nákladů;

8. Většina pracovních stanic používá pro integraci dospělé produkty k zajištění stability produktu;

9. Přijetí systému řízení servomotoru pro zajištění přesnosti produktu;

10. Program může ukládat až 100 souborů a lze jej přistupovat k výběru čísla programu. Databázový server shromažďuje produkční data a organizuje kvalitu pro výrobní linku, takže je vhodné pro horní systém (MES nebo ERP) pro extrakci dat a sledování dat zpracování během výroby produktu prostřednictvím sítě;
