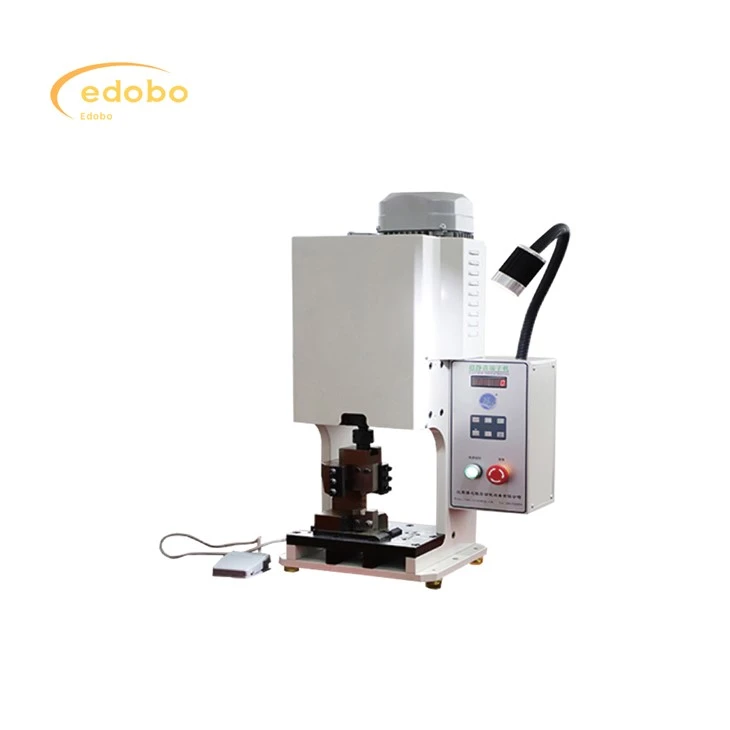

Výrobní zařízení pro výrobu solárního panelu

Naše výrobní linka pro konektory solárních panelů obsahuje komplexní škálu automatizovaného vybavení, která spolupracuje na poskytování vysoce efektivního procesu. Systém začíná podavačem drátu s pevnou délkou a vydává se drát v přesných délkách. Podavač drátu (přenos), využívající svorky, poté přepraví řezané dráty mezi pracovními stanicemi. Tyto stanice zahrnují řezací a peelingový stroj pro odstranění izolace, krimpovací stroj pro připojení konektorů a volitelnou detekční stanici pro zaručení kvality. Podavač drátu (přenos) pokračuje v pohybu částečně sestavených konektorů k stroji závitového stroje konektoru a stroj na ořechnutí matice a automatizuje konečné kroky sestavy. Vyhrazený kabelový stroj připravuje kabely odstraněním vnější bundy. Proces je zakončen offline klasifikační stroj, který automaticky třídí hotové konektory a odděluje dobré (OK) produkty od vadných (NG) jednotek, což zaručuje pouze vysoce kvalitní konektory opouštějící výrobní linku. Tento integrovaný automatizovaný přístup významně zlepšuje rychlost výroby, snižuje ruční manipulaci a minimalizuje riziko chyb.

Odeslat dotaz

Popis

Technické parametry

Solar Panels Production Automatic Trimming

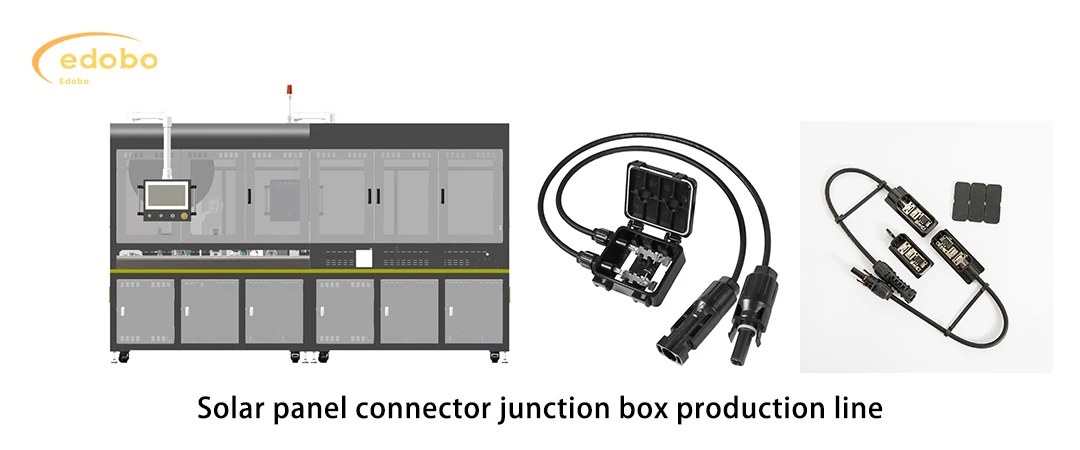

Solar panel connector junction box production line

produc features

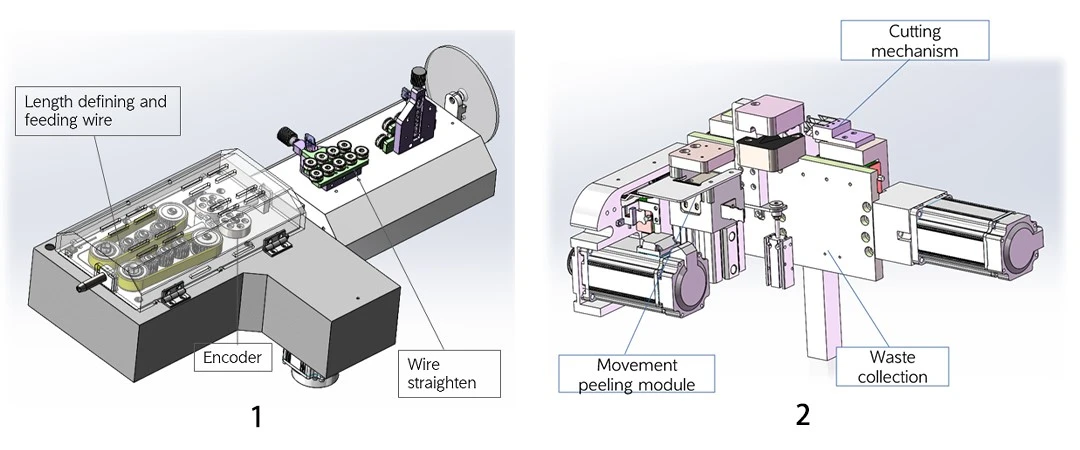

Fixed Length Wire Feeder

1. Feaxed Délka Druhého podavače:Zajišťuje přesné a konzistentní délky drátu pro optimální zpracování.

Přijetí plně servovarského systému a zpracování s uzavřenou smyčkou, aby se zajistila stabilita délky řezné linie;

2. Vytváření a peelingové stroje:Automatizuje řezání a stripování izolace a připravuje dráty na krimpování.

Při loupání nepoškrábejte ani neřezejte měděný drát; Loupání a kůže

Vybaven systémem sběru odpadu pro shromažďování a zpracování kůže řezaného nitě.

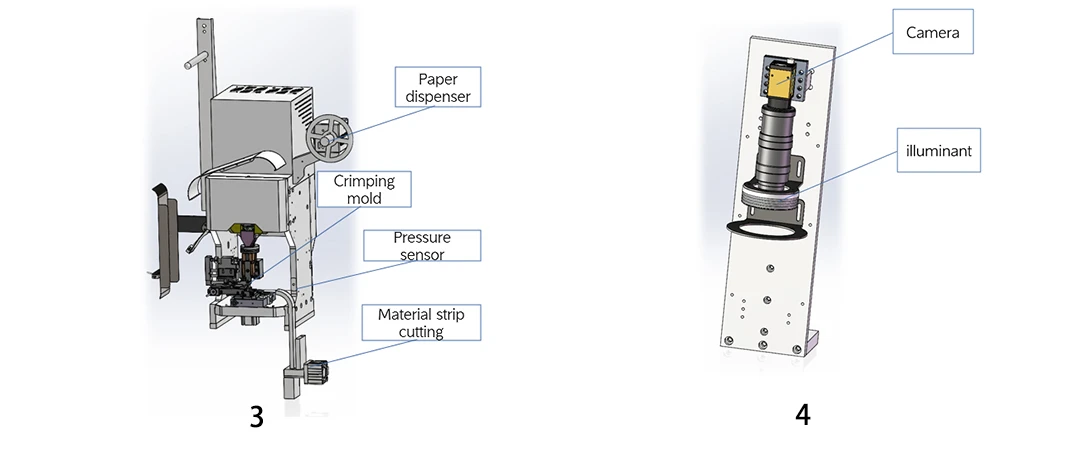

Crimping machine

3.Crimping stroj:Stanice dokončuje hlavně krimpování terminálů a vodičů. Síla přijímá servo systém s přesností krimpování ± 0. 02mm;

Pracovní stanice je vybavena monitorováním tlaku OES pro detekci kvality krimpování;

4. Detekční stanice velikosti velikosti (volitelné):Poskytuje kontrolu kvality ověřením rozměrů krimpování a zajištění konzistentního výkonu.

Modul přijímá vizuální systém, který hlavně kontroluje vzhled exponovaných měděných vodičů, pozic krimpování měděného drátu atd.;

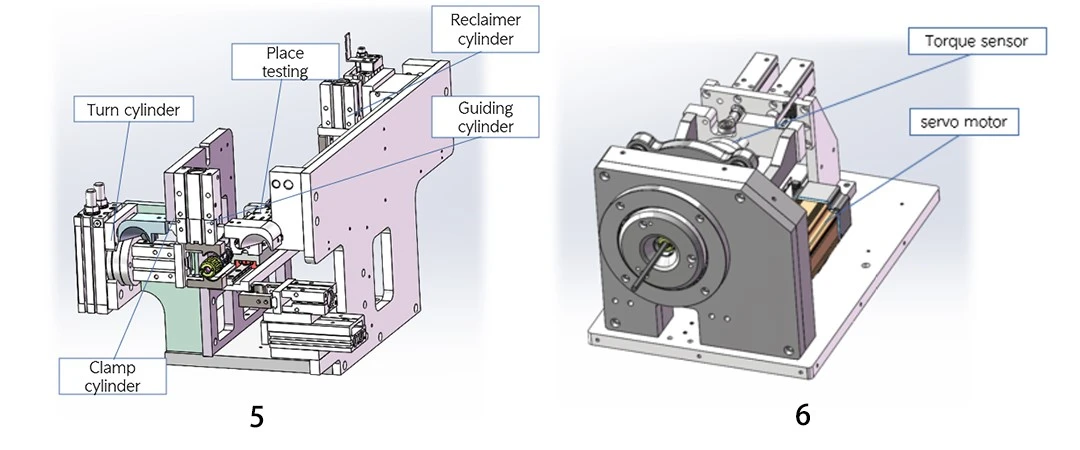

Connector threading machine and nut twisting machine

5. Konnectační závity:Automatizuje proces vkládání vodičů do pouzder konektorů.

Stanice dokončuje hlavně funkci vkládání kabelů s omezenými terminály do konektorů;
Stanice je vybavena na místě senzory pro detekci, zda jsou terminály správně vloženy;

6. Out Twisting Machine:Bezpečně upevněte matice na konektory a dokončení sestavy.

Stanice je vybavena snímačem polohy pro detekci, zda je konektor vložen na místo;
Vybaven senzorem točivého momentu, který dokáže detekovat velikost točivého momentu v reálném čase

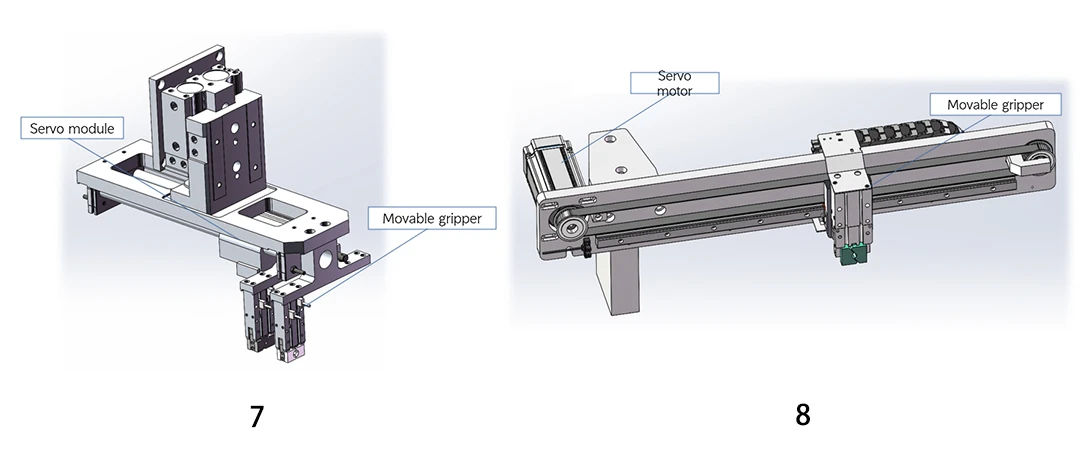

Wire transfer clamp

7.Relokační stanice:Stanice dokončí hlavně přenos vodičů za účelem usnadnění zpracování druhého konce.

8. Klasifikační stroj:Automaticky třídí hotové produkty a odděluje dobré (OK) od vadných (NG) jednotek.

Pracovní stanice dokončuje převážně offline produktů;
Použití servomotorů může oddělit vadné produkty od dobrých produktů;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Funkce	Specifikace
Rozsah zpracování	Přizpůsobitelné montážní stanice založené na modelu konektoru
Výrobní kapacita	15-20 PCS/min
Funkce	Plně automatická sestava všech komponent konektoru
Provozní teplota	0-40 stupeň (32-104 stupeň f)
Vlhkost	40%-80%
Míra kvalifikace produktu	Větší nebo rovna 99%
Tlak vzduchu	0. 5 MPA - 0. 7 MPA (vyžaduje čistý zdroj suchého vzduchu)
Napájení	AC 220V/50Hz
