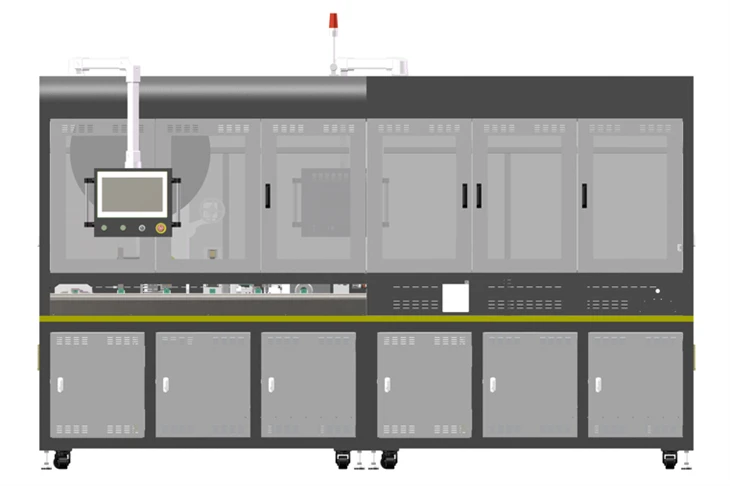

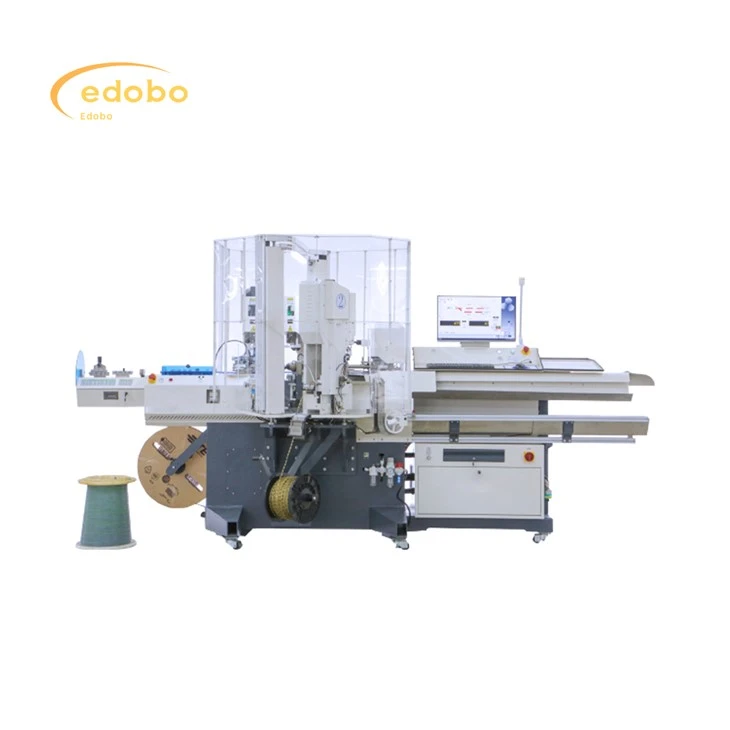

Produkční linka pro připojení solárního panelu MC4

Sestavení pozitivních a negativních konektorů

Negativní pól (ženský konektor):

1.Take Housing (ženský konektor):Začněte s bydlením ženských konektorů.

2. Vložka do kruhu do pouzdra (ženský konektor):Vložte O-kroužek do ženského bydlení.

3. Sestava Grommet & Collet (ženský konektor):Sestavte průchodku a collet pro ženský konektor.

4. Vytvoření sestavy průchodů do bydlení (ženský konektor):Vložte sestavenou průchodku a kolej do ženského bydlení.

5.CAP sestavení (ženský konektor):Připojte čepici k ubytování ženského konektoru.

Pozitivní pól (konektor mužů):

1.Take Houses (mužský konektor):Začněte s pouzdrem konektoru.

2. Sestava Grommet & Collet (mužský konektor):Sestavte průchodku a kolekci pro mužský konektor.

3. Vytvoření sestavy průchodků do pouzdra (konektor pro muže):Vložte sestavenou průchodku a kolej do mužského pouzdra.

4. Sestava CAP (konektor pro muže):Připojte čepici k ubytování konektoru pro muž.

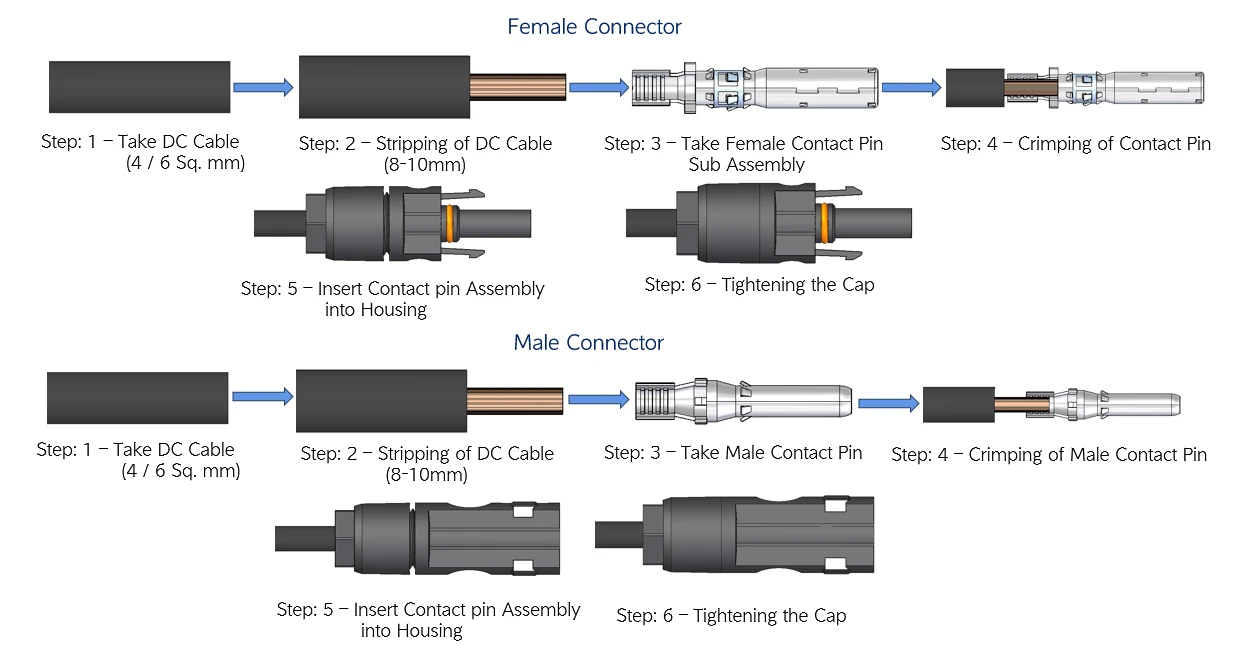

Kroky krimpování terminálu zahrnují hlavně následující kroky:

2.Take DC kabel:Připravte DC kabel.

2. Preparte kabel:Vytvářejte délku izolace z kabelu DC (drát).

3. Vyberte kontaktní kolík:Vezměte si sestavu kontaktního kolíku samice nebo mužů

4. Kontaktního kolíku:Umístěte odizovaný drát do kontaktního kolíku a pomocí nástroje pro krimpování bezpečně připojte kontaktní kolík k drátu.

5.Insert do bydlení:Vložte sestavu kontaktního kolíku do krytu konektoru.

6. STRÁNEM CAP:Zajistěte uzávěr na pouzdro a dokončete konektor.

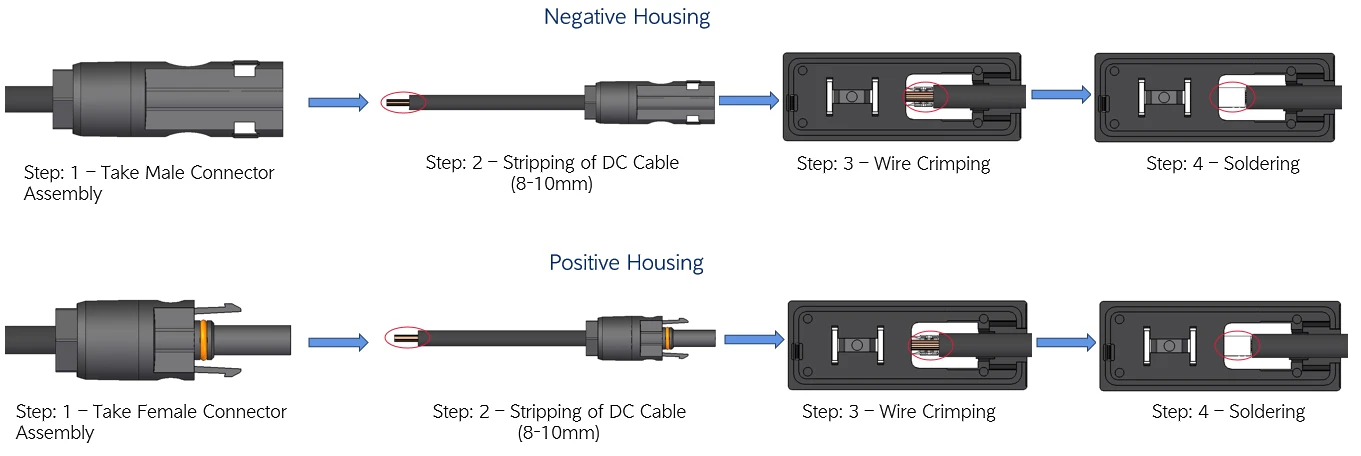

Drát je přímo vstřebáván do křižovatky:

Vezměte montáž konektoru:Vezměte sestavu konektoru mužského nebo ženského konektoru.

Vytvářejte kabel:Strip 8-10 mm izolace z kabelu DC.

Krimpování drátu:Zachytit odizolovaný vodič přímo do spojovacího pole. Koryová skříň bude mít interní terminály (často kovové karty nebo konektory) navržené tak, aby přijímaly a bezpečně přidržovaly drát.

Pájení (pevné):Pájejte spojení. Pájka přidá další sílu a pomůže zabránit korozi ve spojení.

1. Tato výrobní linka se používá hlavně pro následující procesy: zatížení kabelu, uspořádání kabelů, kabelové krmení a narovnání, řezání kabelů, krimpování kabelů, vizuální kontrola, vložení konektoru, šroubování konektoru atd.

2. požadovanými zdroji energie jsou elektřina a stlačený vzduch. Každá pracovní stanice a dopravní jednotka pracuje společně v blízkosti, aby se stala jednou.

3. Hlavním materiálem používaným při výrobě celého stroje je svařovaný rám a všechny části, které jsou náchylné k korozi, jsou podávány povrchové ošetření, jako je malování a elektroplatování, aby se zajistilo žádné koroze a dobrý vzhled během záruční doby nebo dokonce déle.

4. Návrh vybavení plně zvažuje bezpečnost ergonomie a tovární operace. Zařízení může automaticky spočítat produkční výkon.

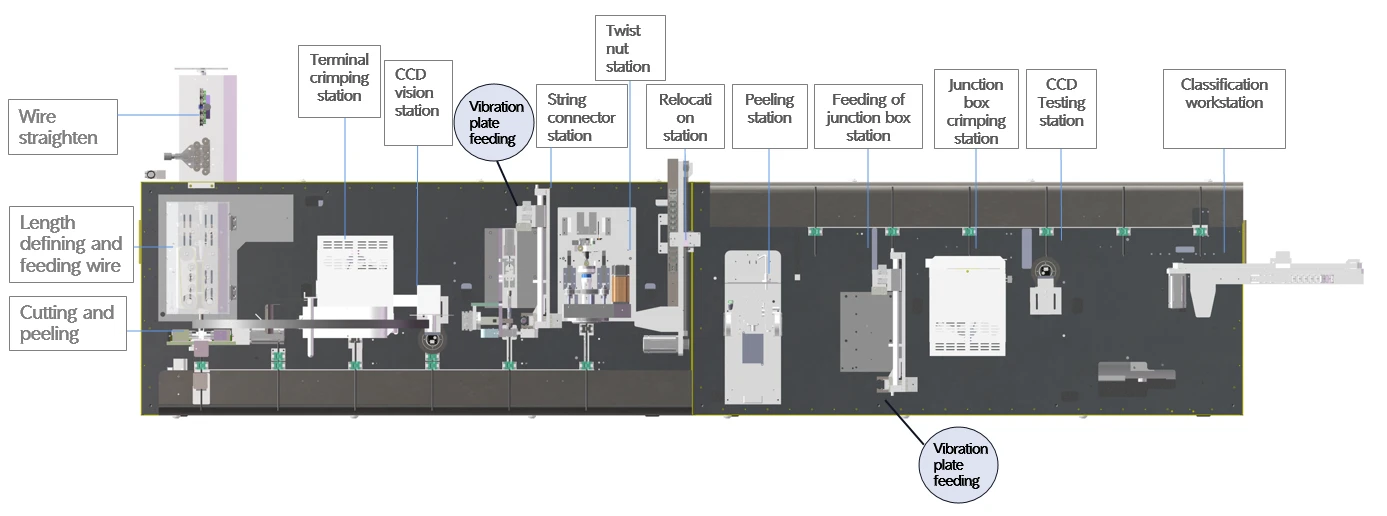

1. Produkční linka je vhodná pro automatické zpracování fotovoltaických kabelů. Produkční linka proudí zleva doprava a může dosáhnout stripování drátu, krimpování terminálu, detekce CCD, závitu konektoru, kroucení matic, krimpovací křižovatka, detekce CCD

2. PŘIPOMÍNKA VÝBĚROVÝCH VÁZEK: 4 mm²

3. Délka řádku: 15 0 mm -600 mm, tolerance ± 0,002 * l +1 mm;

4. Rozsah délky peel: 1-9 mm;

5. Produkční rytmus: větší nebo rovna 4 sekundy;

6. Velikost hostitele: 1200 × 4000 × 2400 mm

7. Operační systém lidských strojů: Rozhraní dotykové obrazovky je jednoduché a jasné, což umožňuje rychlou ovládání provozu stroje. Všechny parametry lze snadno nastavit a ukládat a provozní pokyny jsou zobrazeny intuitivním a jednoduchým způsobem prostřednictvím obrázků. Dodává se s funkcí ochrany hesla 4- (s oprávněními rozdělenými na operátora, kontrolu kvality, technika a správce), zlomovým světlem a koordinací poruchového kódu pro údržbu, dosažení snadné údržby a snížení nákladů;

8. Většina pracovních stanic používá pro integraci dospělé produkty k zajištění stability produktu;

9. Přijetí systému řízení servomotoru pro zajištění přesnosti produktu;

10. Program může ukládat až 100 souborů a lze jej přistupovat k výběru čísla programu. Databázový server shromažďuje produkční data a organizuje kvalitu pro výrobní linku, takže je vhodné pro horní systém (MES nebo ERP) pro extrakci dat a sledování dat zpracování během výroby produktu prostřednictvím sítě;
