Popis
Technické parametry
Přehled produktů:
Produkt je integrovaný inteligentní střídač s vestavěným systémem řízení nabíjení určený pro velký fotovoltaický výkon. Jeho vestavěný ovladač může realizovat řízení nabíjení baterie pomocí několika solárních polí, aby se zlepšila účinnost nabíjení a životnost baterie. Díky své plně digitální technologii vektorového řízení založené na zpracování v reálném čase pomocí DSP, MCU a DDC má dokonalé ochranné funkce a vysokou spolehlivost. Upřednostňovaný režim síťového napájení a preferovaný režim baterie jsou nastavitelné, takže je snadné vyhovět různým aplikačním potřebám uživatelů. Má LCD. Široce se používá pro velké příležitosti k výrobě solární energie, včetně rodin, škol, veřejného osvětlení, průmyslových a těžařských podniků, pohraniční obrany, mořských ostrovů, pastvin atd.
Hlavní rysy:
Vysoká spolehlivost
Sledování frekvence, filtrování šumu a nízké zkreslení na výstupu měniče díky konstrukci s dvojitou konverzí
Vysoká adaptační schopnost
Široký rozsah vstupní frekvence, který zajišťuje stabilní provoz palivových generátorů
Vysoký optimální výkon baterie
Inteligentní technologie správy baterie, která zaručuje delší životnost baterie a zkracuje dobu údržby baterie Pokročilá technologie nabíjení konstantním napětím, která maximálně aktivuje baterii, šetří dobu nabíjení a zaručuje delší životnost baterie
Celková a spolehlivá ochrana
Funkce testu při zapnutí, která dokáže zabránit poruchám kvůli nebezpečím invertoru Efektivní technologie inverze IGBT (Insulated Gate Bipolar Transistor) Dobrá funkce vysokorychlostního spínání, vysokonapěťové a vysokoproudové provozní vlastnosti a napěťový pohon IGBT (IGBT páté generace má nižší pokles saturačního napětí a vyšší provozní účinnost a spolehlivost.)

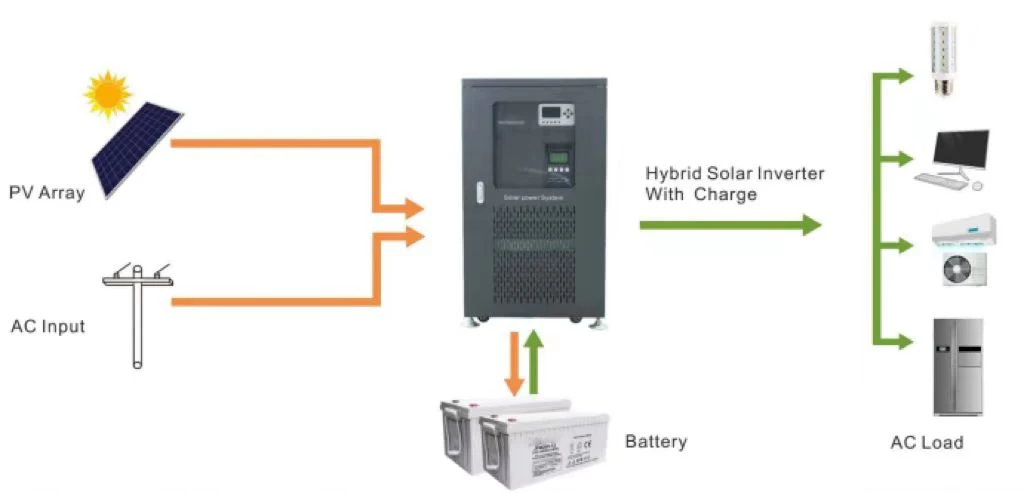

Schéma aplikace:
Technické indexy:
|
Model: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Jmenovitý výkon |
8 kW |
10 kW |
15 kW |
20 kW |
30 kW |
|
baterie |
|||||
|
Jmenovité napětí |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Napětí ochrany proti přebití |
96VDC/172VDC/194VDC/345VDC |
||||
|
Ovladač |
|||||
|
Jmenovitý proud |
100A |
||||
|
Jmenovité napětí |
192VDC/220VDC/384VDC |
||||
|
Počet zpoplatněných přístupů |
4 |
||||
|
Maximální proud každého přístupu |
25A |
||||
|
Vstupní solární napětí |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Napětí ochrany proti přebití |
110VDC/222VDC/255VDC/445VDC (programovatelné |
||||
|
Přesnost ovládání |
±0.1 |
||||
|
Přesnost zobrazení |
±0.1 |
||||
|
Účinnost |
>90% |
||||
|
Střídač |
|||||
|
vstupní napětí |
88-132VAC/176-264VAC |
||||
|
Vstupní frekvence |
45-65Hz |
||||
|
Výstupní napětí |
110VAC/220VAC |
||||
|
Výstupní frekvence |
50/60 Hz |
||||
|
Výstupní průběh |
Čistá sinusovka, THD<4%(full load) |
||||
|
Ochranná funkce |
Ochrana proti zkratu na výstupu, ochrana proti přepětí, ochrana pod napětím, ochrana proti slabé baterii atd |
||||
|
Manuální zapnutí/vypnutí |
Preferováno manuální zapnutí/vypnutí |
||||
|
Automatické zapnutí/vypnutí |
Světlem ovládané zapnutí + vypnutí s pevným časem (programovatelné) |
||||
|
Spínací čas |
<10ms |
||||
|
jiný |
|||||
|
Okolní teplota pro provoz |
0-40 stupeň |
||||
|
Relativní vlhkost pro provoz/skladování |
20-90 % (bez kondenzace, maximum) |
||||
|
Vnější rozměry D׊×V(mm) |
536*560*1015 |
||||
|
Rozměry balení: D׊×V (mm) |
675*700*1180 |
||||
