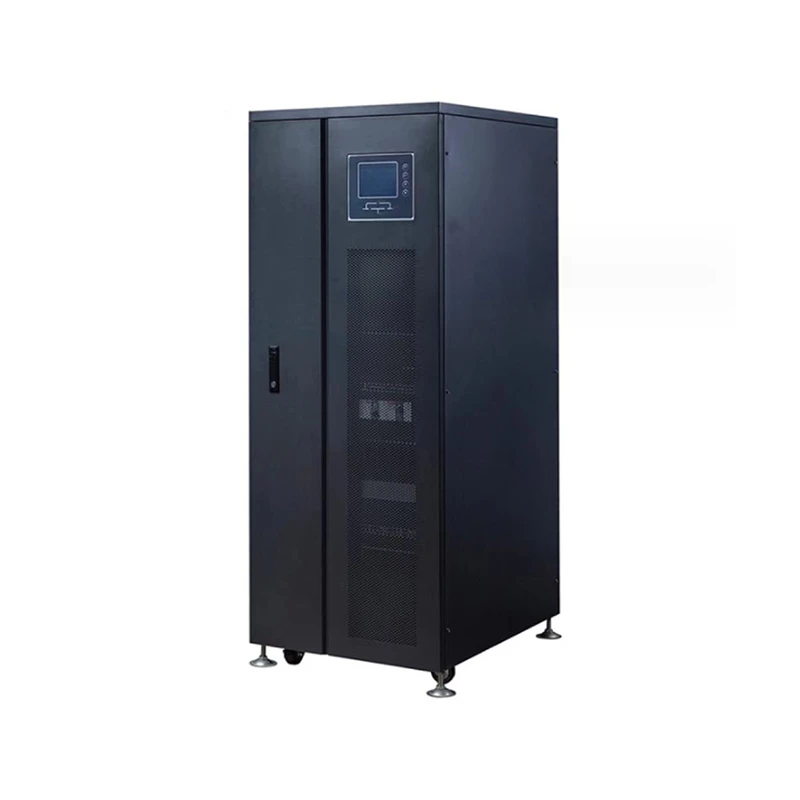

30kw Off Grid Invertor
Popis
Technické parametry
Přehled produktů:
Produkt může poskytnout spolehlivou ochranu napájecího zdroje pro velká datová centra, síťové počítačové místnosti a také elektrické napájecí spoje v oblastech, jako je výroba, doprava a energetika, aby vyhověl vysokým požadavkům uživatelů na vysokou spolehlivost měničů s velkým výkonem. Na základě přesné řídicí technologie DSP a dvojitě vestavěných MCU může produkt poskytovat stabilní a čisté sinusové vlny a poskytovat uživatelům bezpečnou a spolehlivou ochranu napájení
Hlavní rysy:
Pokročilý provozní režim
Sledování frekvence, stabilizace napětí s fázovým závěsem, filtrování šumu a zamezení vlivu kolísání elektrické sítě realizované na výstupu střídače
Nejlepší záruka napájení pro zatěžovací zařízení uživatelů díky plně digitální technologii vektorového řízení založené na zpracování v reálném čase pomocí DSP, MCU a DDC
Efektivní technologie LGBT (Insulated Gate Bipolar Transistor inverzní technologie
Dobrá funkce vysokorychlostního spínání, vysokonapěťové a vysokoproudé provozní vlastnosti a napěťový pohon IGBT (IGBT páté generace má nižší pokles saturačního napětí a vyšší provozní účinnost a spolehlivost.)
Vysoká přizpůsobivost
Široký rozsah vstupní frekvence (45Hz ~ 65Hz), který zajišťuje stabilní provoz palivových generátorů
Velká nosnost
Vhodnost pro průmyslové aplikace, jako jsou obráběcí stroje a drátové řezačky
Spolehlivý výkon
Funkce testu při zapnutí pro včasné odhalení eliminace potenciálních nebezpečí
Vysoká stabilita a spolehlivost zaručená integrací funkcí včetně ochrany proti přepětí střídavého vstupu, ochrany střídavého vstupu pod napětím, ochrany proti přetížení výstupu, ochrany proti zkratu, ochrany proti přepětí, ochrany proti přepětí sběrnice, ochrany proti přehřátí, ochrany proti selhání ventilátoru, poruchy pomocného zdroje ochrana, ochrana proti podpětí baterie, ochrana proti přebití baterie atd.
Manažerská funkce
Velký LCD, vizualizované zobrazení provozních stavů pomocí vývojových diagramů, inteligentní ikonová dotyková tlačítka tabulková data, záznamy událostí atd. Vizualizace parametrů střídače pomocí komunikace s počítačem přes rozhraní RS232/RS485 pomocí inteligentního monitorovacího softwaru firmy střídač.
Inteligentní správa baterie
Inteligentní nabíjení baterie: Úprava parametru nabíjení baterie podle konfigurace baterie uživatele a přepínání mezi vyrovnávacím nabíjením a plovoucím nabíjením, nabíjením s kompenzací teploty a řízením vybíjení podle podmínek napájení, což může prodloužit životnost baterie a snížit zátěž správce
Inteligentní detekce poruchy baterie: Měření jednotlivých parametrů, zobrazení výsledků měření na LCD a okamžité alarmování a upozornění pro administrátora při jakékoliv poruše baterie
Personalizované nastavení:
Správné nastavení vstupních parametrů podle podmínek vstupního napájení
Technické indexy:
|
Model: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Jmenovitá kapacita |
10 kW |
20 kW |
30 kW |
50 kW |
60 kW |
80 kW |
100 kW |
150 kW |
200 kW |
|
Provozní režim a princip |
PWM (pulzní šířková modulace) založená na přesné řídicí technologii DSP a dvojitě vestavěných MCU Kompletní izolace výstupního napájení |
||||||||
|
AC vstup |
|||||||||
|
Číslo fáze |
Třífázový +N+G |
||||||||
|
Napětí |
AC220V/AC380V±20% |
||||||||
|
Frekvence |
50Hz/60Hz±5% |
||||||||
|
DC vstup |
|||||||||
|
DC napětí |
DC192V/DC220V/DC240V/DC384V |
DC 384V |
|||||||
|
Plovoucí baterie |
13,6 V každé baterie x počet baterií【13,6 V × 16 baterií =217,6 V】 |
||||||||
|
Vypínací napětí |
10,8 V každé baterie x počet baterií【10,8 V × 16 baterií =172,8 V】 |
||||||||
|
AC výstup |
|||||||||
|
Číslo fáze |
Třífázový +N+G |
||||||||
|
Napětí |
AC220V/AC380V±1% (stálé zatížení) |
||||||||
|
Frekvence |
50Hz/60Hz±5%(síťové napájení)50Hz±0,01%(baterie) |
||||||||
|
Účinnost |
Větší nebo rovno 90 % (zatížení: 100 %) |
||||||||
|
Výstupní průběh |
Sinusoida |
||||||||
|
THD |
Lineární zatížení:<3%;non-linear load:<5% |
||||||||
|
Dynamický přechodový jev napětí zátěže |
<±5%(jump from 0 to 100%) |
||||||||
|
Okamžitá doba zotavení |
<100ms |
||||||||
|
Doba přepínání mezi baterií a síťovým napájením |
3S-5S |
<4ms |
|||||||
|
Nevyvážené napětí |
<±3%<±1%(balanced load voltage) |
||||||||
|
Přetížitelnost |
120%,20s;>150 %, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Systémové indexy |
|||||||||
|
Efektivita provozu |
Větší nebo rovno 90 % (zatížení: 100 %) |
||||||||
|
Počítačová komunikace |
RS 232/RS 485 (SNMP síťový adaptér pro vzdálené monitorování) |
||||||||
|
Provozní teplota |
-10~40 stupňů |
||||||||
|
Relativní vlhkost |
0-90 % (bez kondenzace) |
||||||||
|
Hluk |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Struktura |
|||||||||
|
Vnější rozměry |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Váha (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
