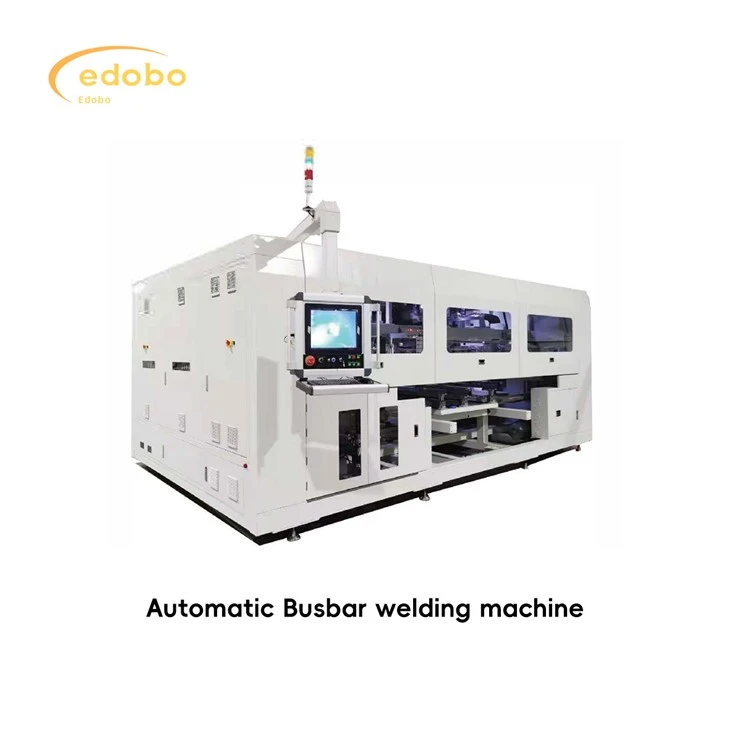

Svařovací stroj na přípojnice solárních článků

Funkce vybavení: natahujte, opravujte, řežte, ohýbejte a přesně umístěte hlavové, koncové a střední přípojnice a pomocí zvedací ruky proveďte sekundární kalibraci řetězce na modulu. Vodiče na hlavě a na konci řetězce jsou připájeny k přípojnicím najednou a přeneseny na další pracovní stanici. Tento stroj je volitelný s funkcí škrábání černé barvy, funkcí detekce po pájení a funkcí děrování přípojnic.

Automaticky Bussing

Montážní linka přenese seřazený buněčný panel do přední průtokové stanice automatického sběrnicového stroje a vydá signál, aby byl buněčný panel na místě, aby požádal o vstup. Auto busing machine je připraven umožnit montážní lince proudit modul do pájecí pozice automatu busing machine a poslat signál umožňující vstup; Motor běží, dokud modul nevstoupí do pracovní polohy a povolení ke vstupu signálu je zrušeno.

♦ Doba cyklu: 17 s/panel (jednoduché bypassové pájení) 21 s/panel (otevření Dvojité bypassové pájení)
♦ Aktivace: Větší nebo rovna 98 %;
♦ Specifikace článku: 166 mm-230 mm;
♦ Specifikace panelu:
Buňka 156-180:
6 strun x 10 půlkusů x 2;
6strun x 11 půlkusů x 2;
6 strun x 12 půlkusů x 2;
6 žihadel x 13 půlkusů x 2
Buňka B.182:
6 strun x 9 kusů x 2:
C.210Cell:
6 strun x 10 půlkusů x 2;
6 strun x 15 jedna třetina kusů x 2
D.210Cell:
5 strun x 10 půlkusů x 2;
5 strun x 15 třetinových kusů x 2
♦ Prostor buňky: -0.5-4mm;
♦ Prostor pro struny: 1-6mm;obejití pájení prostoru pro struny Větší nebo rovno 10 mm
♦ Specifikace skla: šířka (980-1500mm)* délka (1720-2600mm);
♦ Přesnost korekce řetězce buněk menší nebo rovna ± 0.25 mm;
♦ Napájení zařízení: třífázové 380V 50/60Hz:
♦ Výkon: špičkový 35kW;průměrný 25kW;
♦ Vzduch: přetlak {{0}}.6~0,8MPa, podtlak asi- 70kPa;
♦ Velikost zařízení: délka*šířka*výška: 6580*5604*2621 mm (včetně dvou montážních linek)
