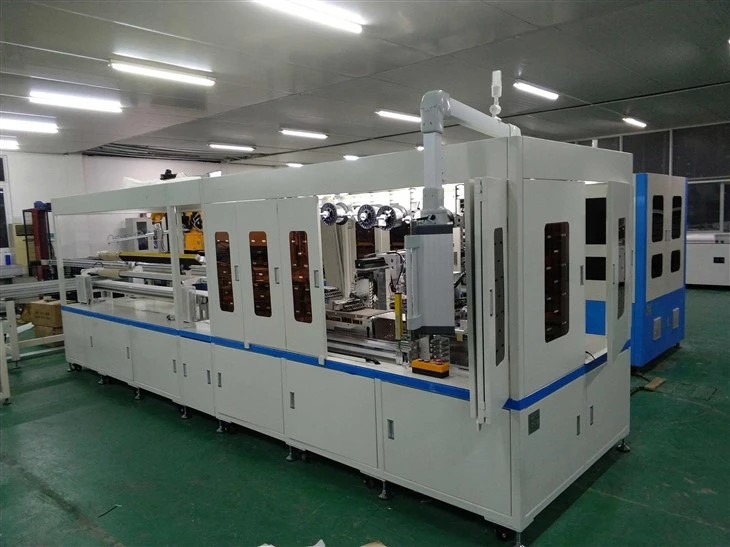

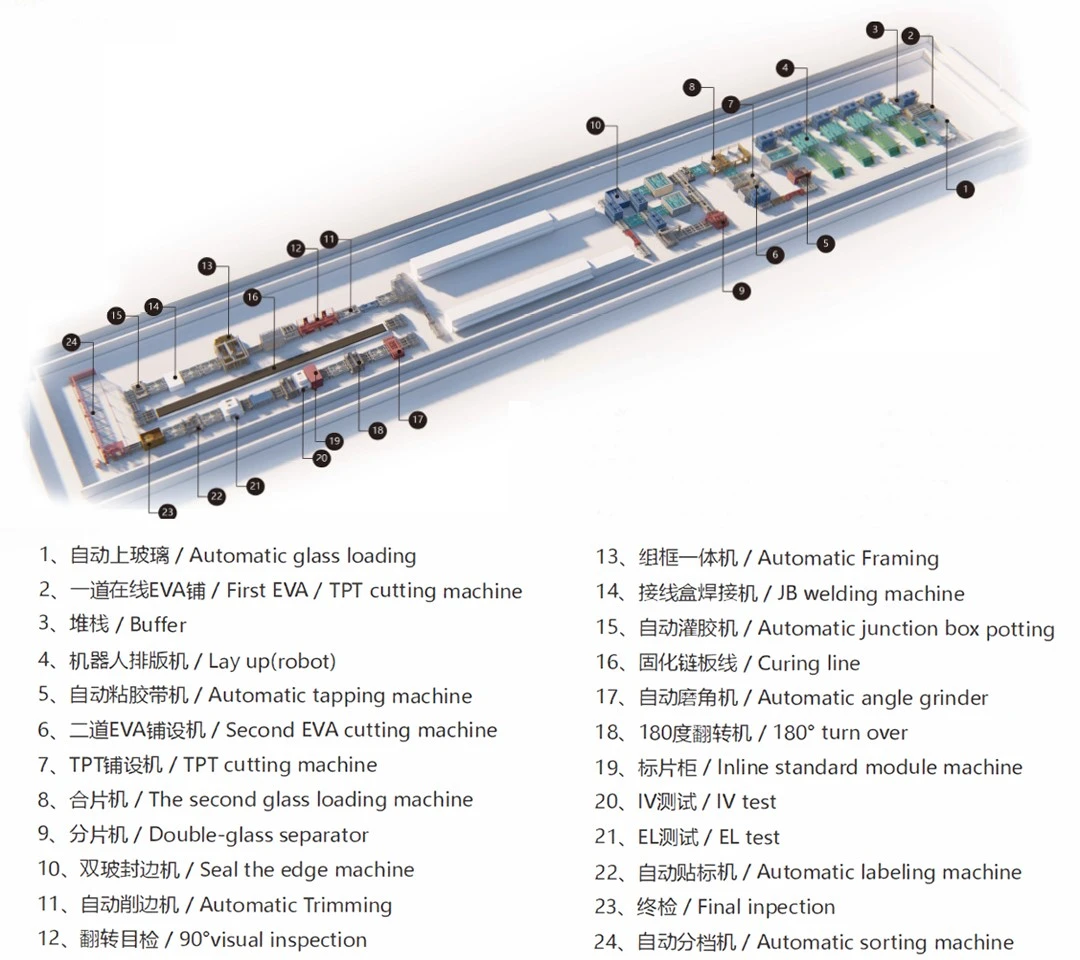

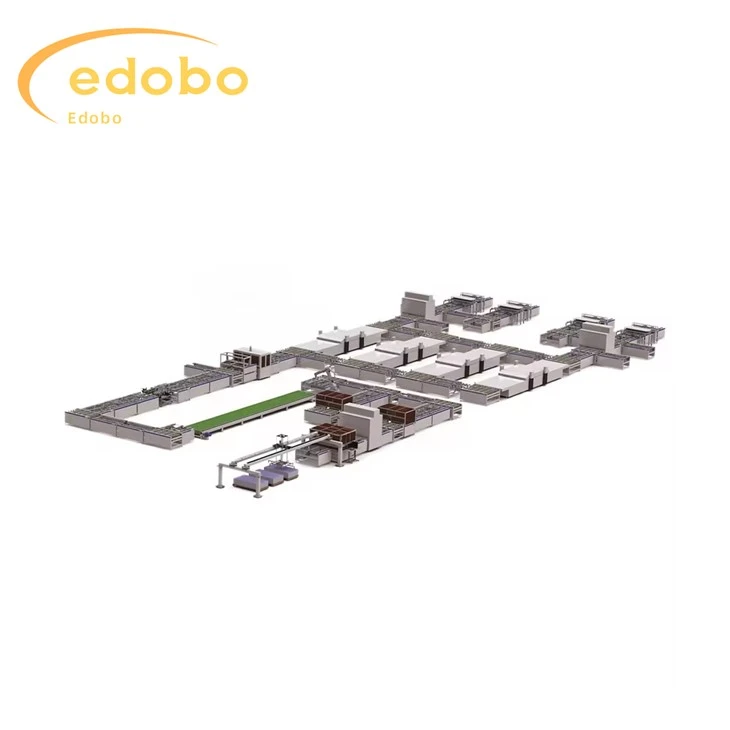

Kompletní výrobní linka solárních panelů

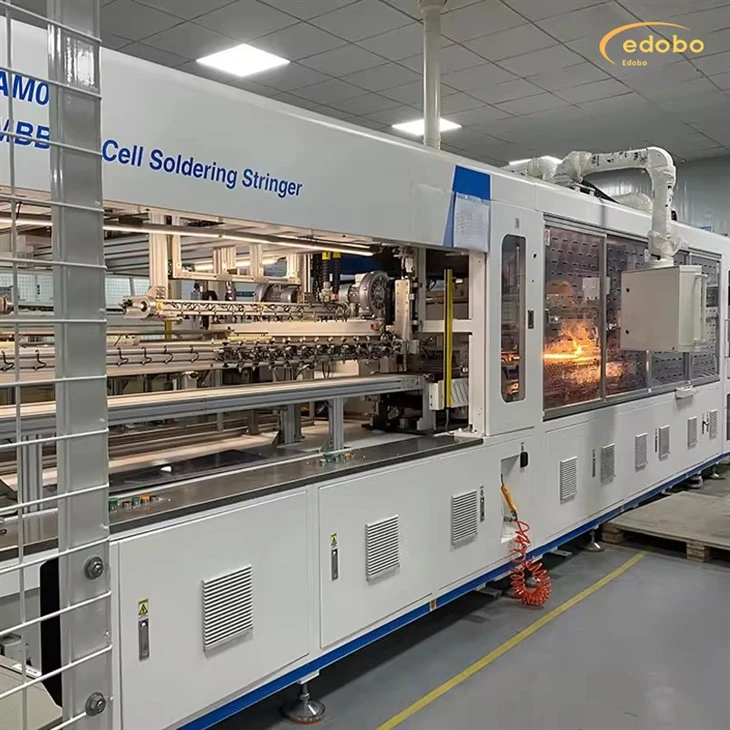

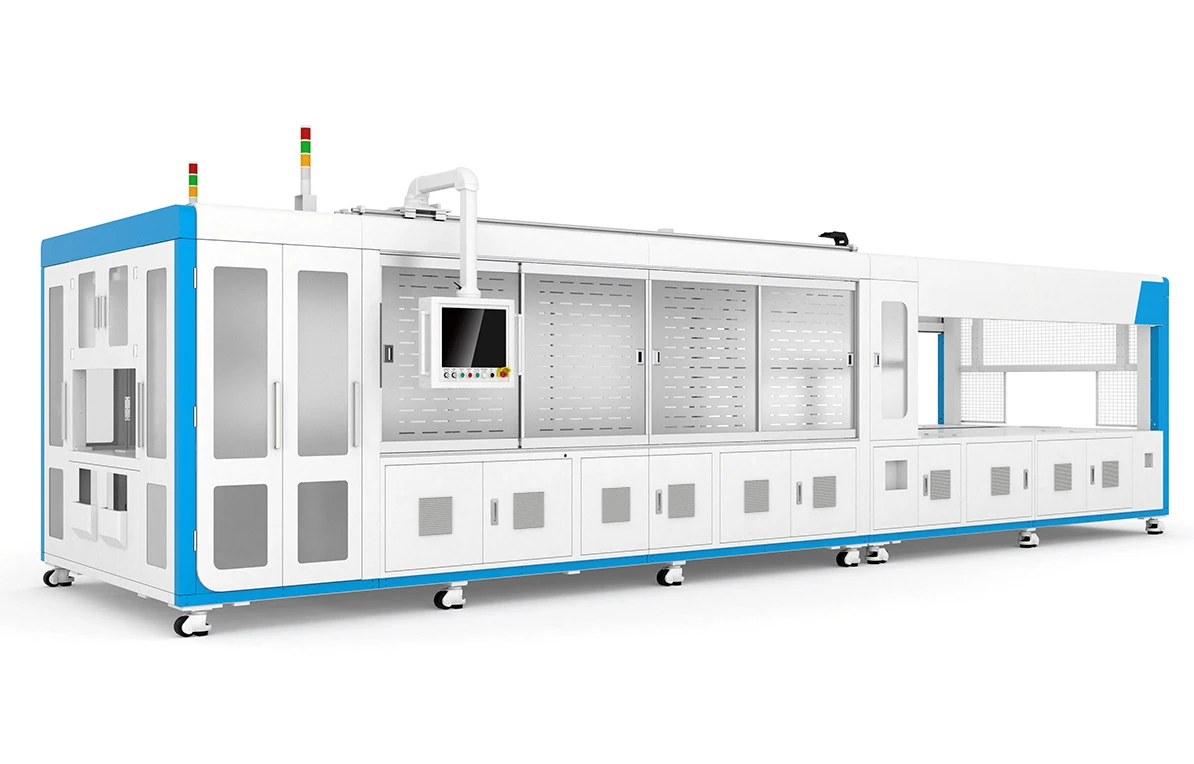

1.Strunová svářečka

1. Vysokorychlostní dvoukolejný podélník, který podporuje svařování solárních článků o šířce nad 30 mm, vyplňuje mezeru v domácnosti pro vysokorychlostní podélníky v této specifikaci a nabízí zákazníkům všestranné řešení s jedním strojem pro více aplikací.

2. Vybaveno funkcemi určování polohy a detekce vidění spolu s robotickým načítáním.

3. Funkce automatického ohýbání a řezání pásky, která účinně snižuje lámání buněk způsobené roztečí pásky.

4. Využívá nejrozšířenější bezkontaktní infračervenou svařovací technologii, která zajišťuje rovnoměrné zahřívání jak buněk, tak pásky a snižuje míru přetržení.

5. Vybaveno více teplotními zónami, které umožňují postupné zahřívání a ochlazování, aby se účinně minimalizovalo poškození.

6. Volitelná funkce kontroly EL řetězce pro výstup.

2.Laminovací stroj

Jednovrstvý jednokomorový plně automatický laminovací stroj se skládá hlavně z podávacího stupně (třída A), laminovacího stupně (třída B), vykládacího stupně (třída C) a pomocného funkčního zařízení, jako je vysavač, čerpací sada Roots, vakuum čerpadlo, olejová pec atd.

Integrovaný modulový design pro celkové vybavení

1.1 Zařízení přijímá vysoce pevný celkový konstrukční design, který může splňovat dlouhodobý normální a stabilní provoz ve vysoce pevném pracovním prostředí;

1.2 Přijetí metody ohřevu oleje k zajištění rovnoměrnosti teploty a přesnosti řízení, což účinně zajišťuje celkový výkon procesu zařízení;

1.3 B-úroveň, C-úroveň a A-úroveň mohou pracovat synchronně nebo nezávisle;

1.4 Inteligentní řídicí režim, PLC+distribuované I/O+DC24V DC řídicí systém, vysoký stupeň automatizace, sběrnicová technologie zcela mění tradiční způsoby zapojení, nízká poruchovost a vysoká rychlost přenosu dat;

1.5 Velký značkový dotykový displej s jednoduchým a uživatelsky přívětivým rozhraním a komplexním zobrazením dat a funkcemi statistiky grafů;

Pro více informací o zařízení prosímkontaktujte nás

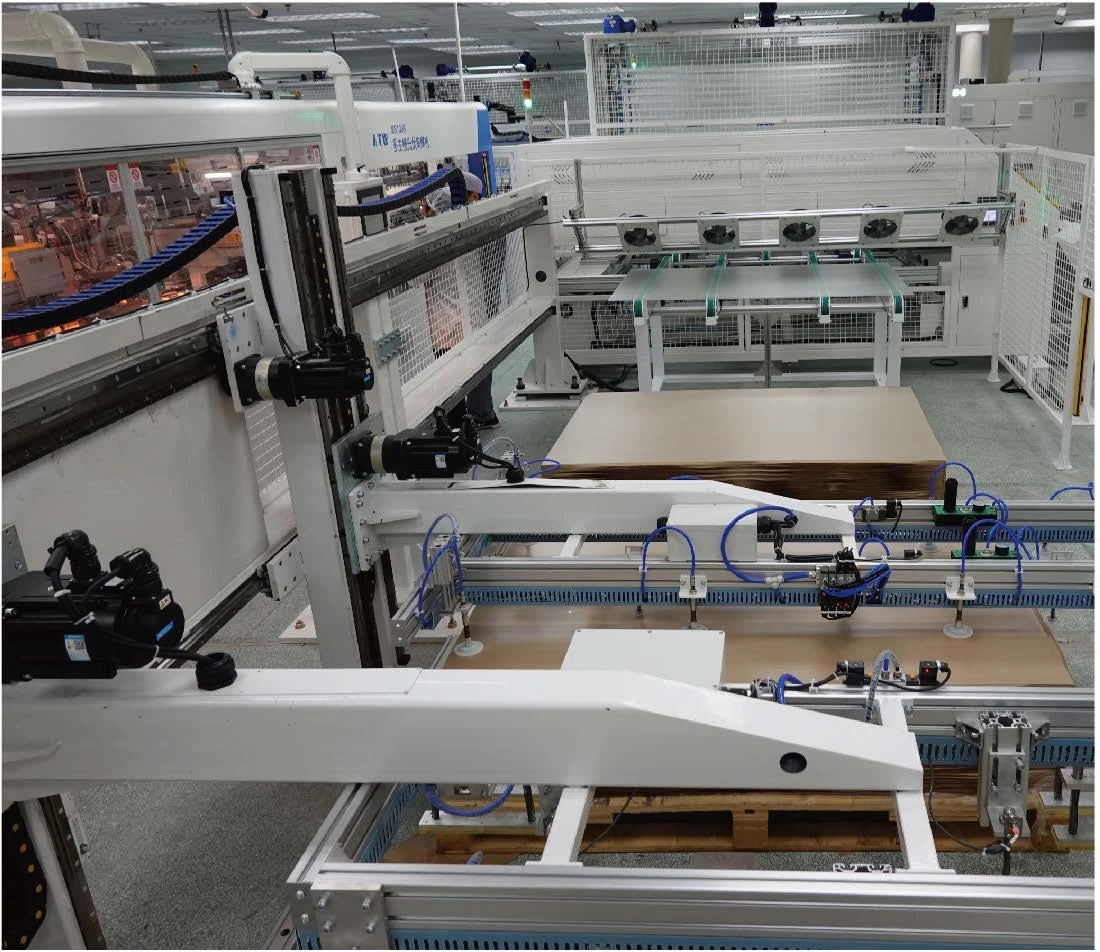

1.Automatické vkládání skla

1. Zvedněte sklo ze sklářského přívěsu a umístěte jej na montážní linku
2. Stroj obsahuje dvě stanice pro skladování skla a jednu stanici pro skladování papíru.
3. Robotické rameno pro odsávání skla umístí sklo na montážní linku, zatímco rameno robotu pro sběr papíru papír ze skla odebírá.
4. Stroj je poháněn servomotorem a přísavka nasává sklo do určené polohy.
5. Horní skleněné robotické rameno je konzolová konstrukce a robotické rameno pro sběr papíru je konzolová konstrukce.

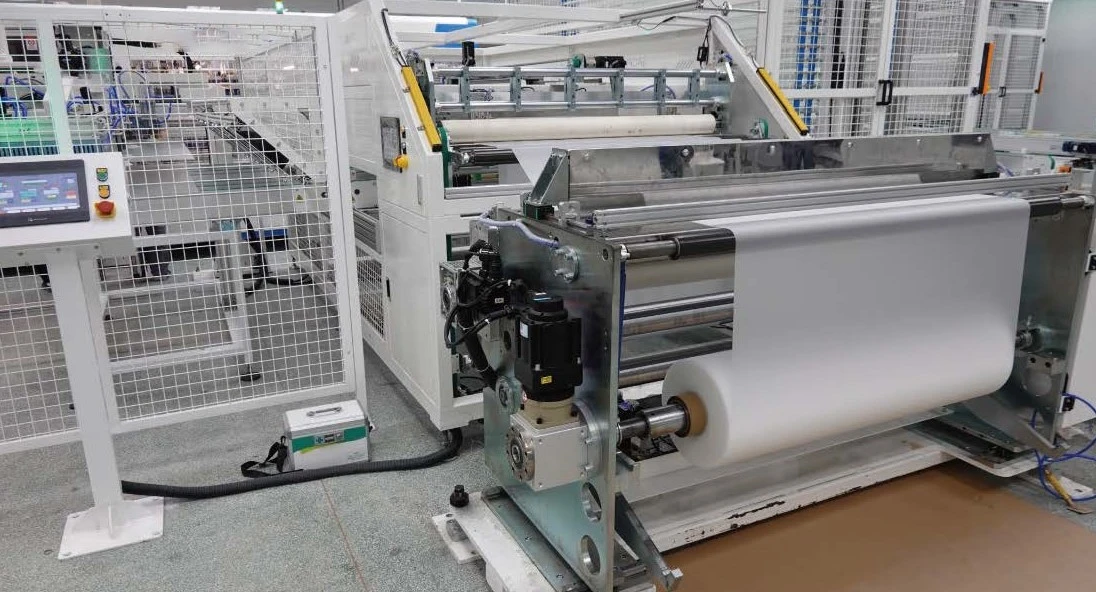

2. Auto EVA TPT řezání zatížení

První online pokládka EVA + druhé online řezání EVA + online řezání zadní desky
1. Přijetí synchronního řemenového převodového mechanismu poháněného servomotory, vedeného lineárními vedeními, s přesným polohováním a hladkým chodem.
2. Tento stroj je vybaven k provozu podávacími nástroji EVA.
3. Rychlost natahování EVA lze automaticky upravit a běží stabilně.
4. EVA je řezán integrovaným strojem, aby byly zajištěny hladké a čisté řezné hrany
5. Tento stroj má funkci automatického rovnání EVA s rozsahem rovnání ± 2 mm.
6. Hlavní tělo zařízení je vybaveno ochranným krytem a krytem proti prachu.

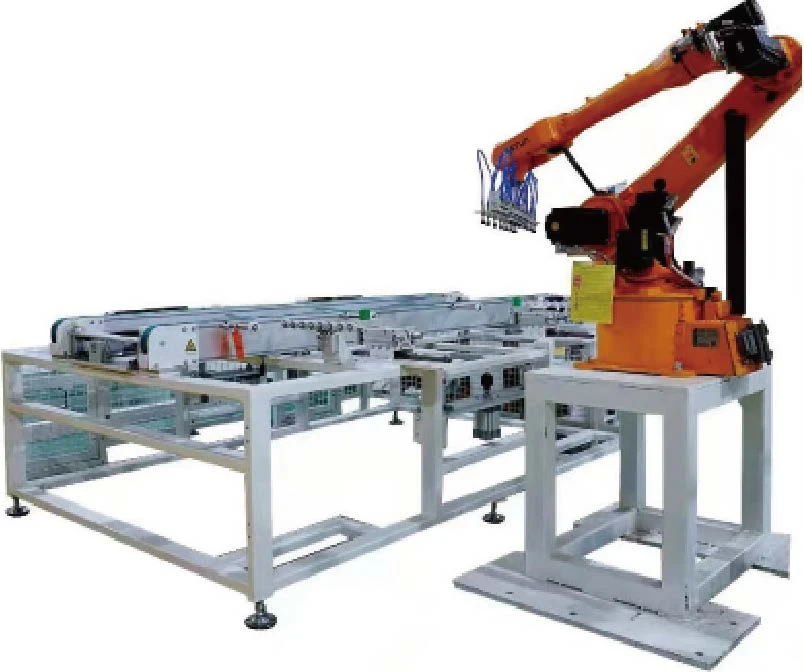

3.Automatické rozložení (robotické rameno)

1. Způsob podávání je krátký dovnitř a dlouhý ven a funkcí zařízení je uspořádat je v odpovídajícím pořadí. Dlouhá strana řetězce baterie je rovnoběžná s dlouhou stranou součásti. Lokální sázecí systém lze použít k uspořádání komponentů po 96, 72 a 60 kusech a má funkci mechanického nastavení.
2. Automaticky přijměte šňůry baterií, zvedněte šňůry baterií do mechanických poloh a předem narovnejte sklo
3. Příjem skla a EVA z výrobní linky. Zvedněte řetězec baterie z mechanické polohy. Umístěte baterii do série na EVA podle kladné a záporné elektrody. Po dokončení všech akcí komponenta vystoupí.
4. Řetězec baterie je umístěn pomocí vizuálního polohování, polohování pomocí optických vláken a mechanického polohování.

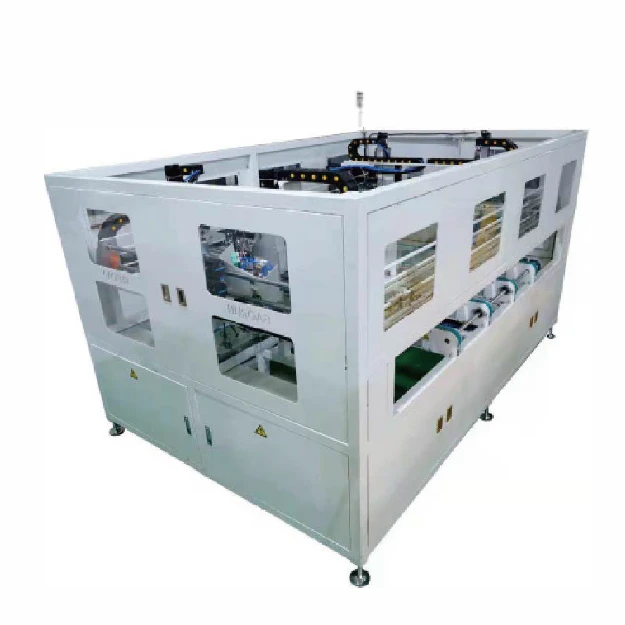

4.Automatický výčepní stroj

Posuňte dlouhou stranu dopředu na stroj na automatické lepení pásky, přemístěte ji do stroje a nalepte pásku na určené místo na komponentu.
Automatický stroj na lepení pásky nahrazuje ruční práci a šetří náklady na práci
1. Vně stroje je integrovaný rám, což je krásné.
2. Standardní převod řízení převodu frekvence motoru.
Když je součást přemístěna do správné polohy, válec se narovná a zafixuje svou polohu

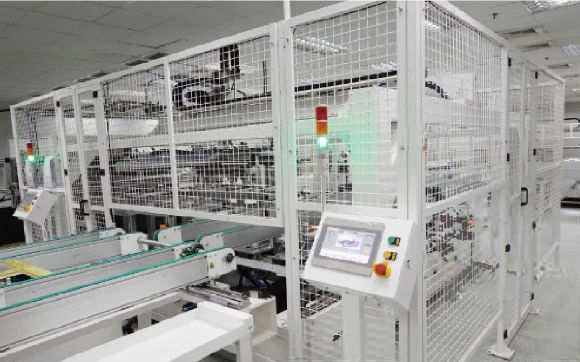

5.Automatické rámování

1. Přesné servomotory posouvají komponenty do konkrétních pozic pro sestavení bez nutnosti ručního ovládání
2. 12 párů přísavek zajišťuje stabilní přisátí skla na stroj při rámování
Když jsou součásti ve správné poloze a rám je připraven, válec se narovná a upne. Servomotor bude zároveň instalován s rámem.
3. Způsob dopravníku: synchronní pásový dopravník.
4. Délku a šířku lze upravit podle velikosti modulu pomocí rychloupínacích přípravků pro rychlé přizpůsobení různým modulům.
5. Režim ovládání: ovládání motoru+servopohon.
6. Provozní režim: automatický/manuální.

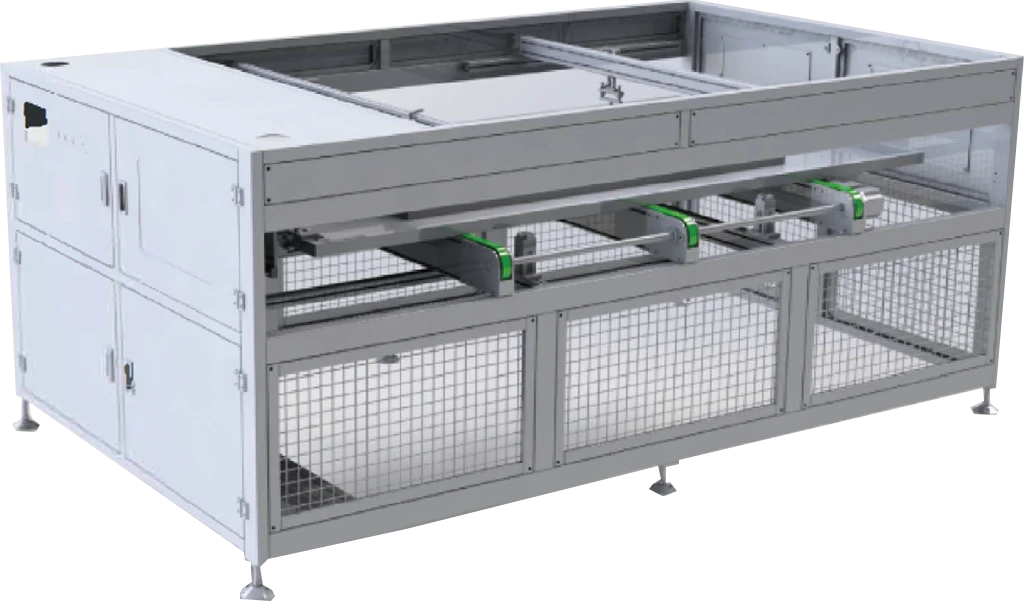

6.IV zkušební stroj

1. Poté, co dlouhá strana součásti vstoupí do zařízení a narovná se uvnitř stroje, je do součásti přivedeno požadované vysoké napětí, aby se otestoval její izolační stav
2. Po zapnutí během nastavené doby odešlete součást do EL ke kontrole
3. Když je součást umístěna ve správné poloze, válec je nastaven a upevněn v poloze, zemní spojení je řízeno tak, aby bylo zapnuto, a výdržné napětí je automaticky testováno po uzemnění
4. Standardní řízení s proměnnou frekvencí motoru s proměnnou rychlostí

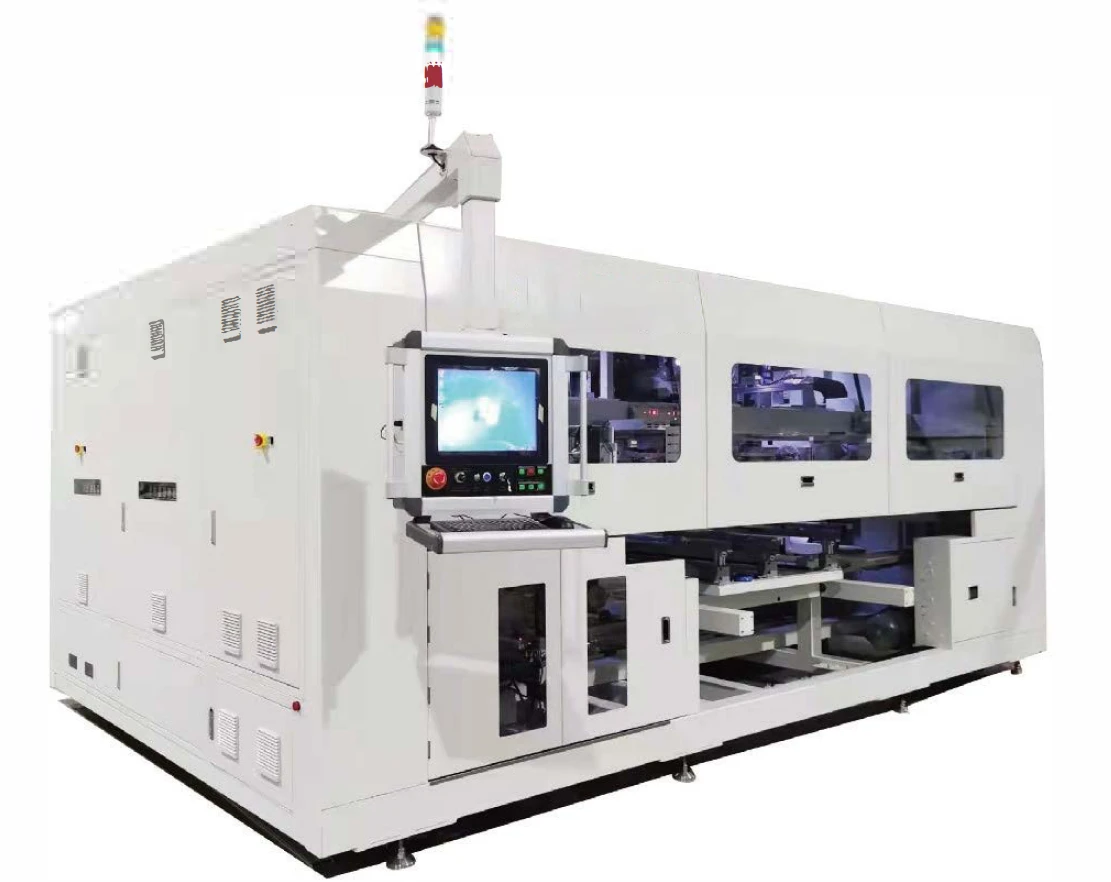

7. Přípojnicový svařovací stroj

Funkce výbavy:

Natáhněte, opravte, odřízněte, ohněte a přesně umístěte hlavové, koncové a střední přípojnice a pomocí zvedací ruky proveďte sekundární kalibraci řetězce na modulu. Vodiče na hlavě a na konci řetězce jsou připájeny k přípojnicím najednou a přeneseny na další pracovní stanici. Tento stroj je volitelný s funkcí škrábání černé barvy, funkcí detekce po pájení a funkcí děrování přípojnic.

8. OSTATNÍ VYBAVENÍ

Chcete-li se dozvědět více o dalších informacích o zařízení, prosímkontaktujte náspro nejnovější obsah produktů a ceny
Na základě vašich potřeb navrhneme vhodný plán výrobní linky
