Funkce a úvod

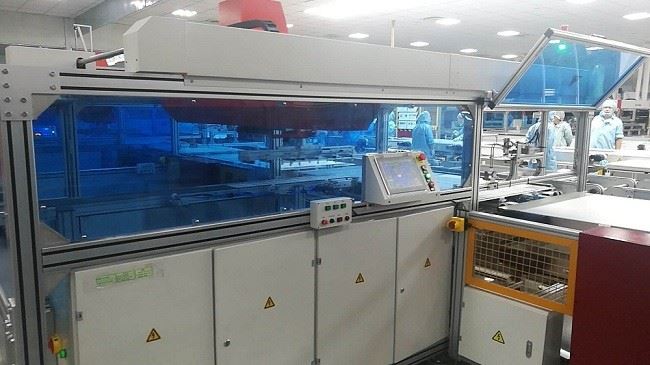

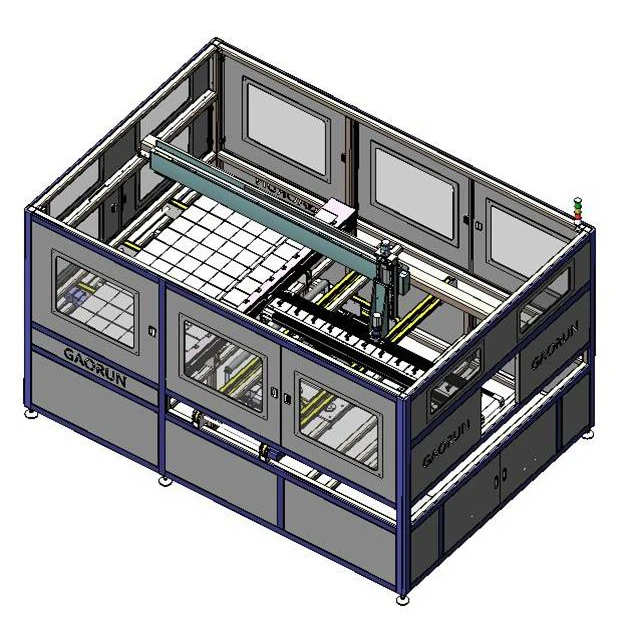

Automatický pokládkový stroj s dlouhou hranou vpřed, je jedna ku jedné odpovídající automatickému strunovému stroji. Dlouhá hrana řetězce buněk je rovnoběžná s dlouhou hranou modulu. Stroj s jednosložkovým systémem rozložení lze použít pro rozložení 96, 72 a 60 modulů a má strojní regulaci.
1.Příjem buňky řetězce automatické buňky řetězce. Odebírání řetězce buněk do regulačního mechanismu. Pokračujte v regulaci k buňce řetězce.
2.Příjem skla a materiálu EVA z výrobní linky. Pokračujte v regulaci k buňce řetězce.
3. Vyzvednutí řetězce článků z regulačního mechanismu. Umístění řetězce článků k EVA podle kladné a záporné elektrody. Po dokončení všech akcí předejte modul.
4. Řetězcová buňka může dosáhnout vizuálního polohování, polohování optických vláken a mechanického polohování.
Hlavní parametr
Formát modulu: (1400-2600)mm*(800-1100)mm
Doba cyklu: doba řetězce s 10 nebo 12 moduly je kratší než 15 s/čas
řetězec se 6 moduly je kratší než 10 s
Maximální kapacita: 2400/hod
Hmotnost: 400 kg
Jmenovitý výkon: 4,5 kw
Tlak:0.6-0,8 MPa
Formát připojení:Φ12
Rozměry (DXŠXV): 3500 mm * 2 500 mm * 2 200 mm
Výhoda
1. Stroj používá pás a šroubovou tyč, které jsou poháněny servomotorem pro přenos a vedené lineární kolejnicí, s výhodami, jako je přesné polohování, stabilní chod a vysoká rychlost.
2.Sací deska je vyrobena z polyuretanu, který po přisátí nezanechává žádné stopy na buňce.
3. Stroj je vybaven ochranou proti vypnutí a vypnutí vzduchu.
4. Stroj je plně automatický a nevyžaduje žádné lidské zásahy.
5. Přesnost umístění řetězce buněk je ±0.3 mm.
6. Šest buňkových řetězců s intervalem mezi 1~10 mm.
7. Rozměr řetězce článků je 125/156,6~12 ks.
8. Hlavní přípojnice se 2 přípojnicemi/3 přípojnicemi/4 přípojnicemi/5 přípojnicemi.
|
