Složení výrobní linky solárních panelů 100MW solárních panelů:

100MW solar panel production line composition:

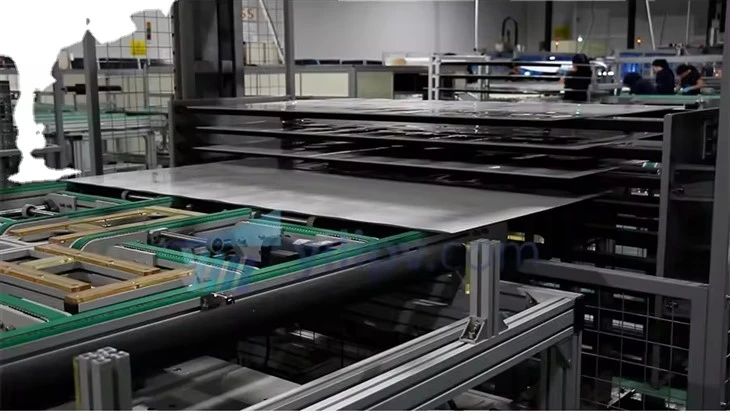

Složení výrobní linky 100MW solárních panelů:

Specifikace výrobní linky:
1. Výrobní linka 100MW modulů (1).
2. Beat: Méně než nebo rovno 45 sekundám/blok.
3. Typ vyráběného panelu: konvenční celočlánkový/poloviční solární panel.
4. Velikost solárního článku: 166-210 mm.
5. Velikost solárního panelu: L(1956~2300mm) x Š(990~1200mm) x T(25~45mm).
6. Typ solární pásky: plochá svařovací páska;

Přehled výrobní linky:

Před laminací: nakládací plocha skla, nakládací plocha EVA, sazba, oblast pájení sběrnice, nakládací plocha EVA a základní desky, oblast kontroly a opravy předvrstvy EL/VI, stoh (proces ukládání komponent výrobní linky do mezipaměti), dopravníkový systém
Po laminaci: oblast ořezávání a lepení a rámování, oblast svařování a lepení spojovací krabice, vytvrzovací linka, oblast čištění a testování, oblast sběru, dopravníkový systém

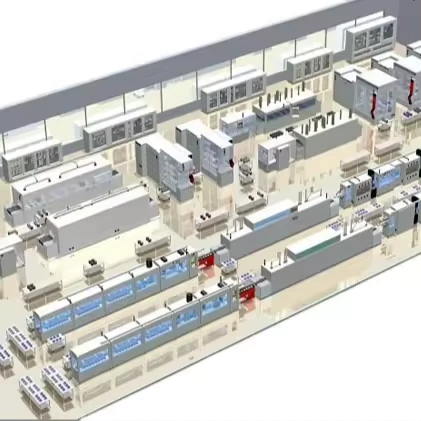

100MW solar panel production line composition:

Funkce hlavních strojů

Ne.	Název zařízení	Popis
1	Automatický vysouvací modul	Automatický řetězec článků pro automatické svařování solárních článků 5, 6, 9, 10, 11, 12 bb do řetězce solárních článků automaticky v sériovém zapojení podle nastavených parametrů.

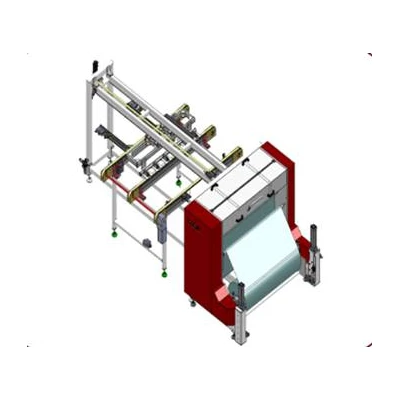

2	Automatický řezací a pokládací stroj EVA	Automatický řezací a pokládací stroj EVA se skládá z dopravníku pro přenos skla, polohovacího mechanismu, automatického řezání a děrovací a automatický pokládací mechanismus atd.
3	Laminátor	Laminátor se používá pro laminování solárních panelů.
4	Rámovací stroj	Rámovací stroj slouží k automatickému rámování FV modulu.
5	Vozíky výrobní linky solárních panelů	Vozíky výrobní linky solárních panelů se používají pro přepravu skla / modulů / panelů v různé fázi výroby.
6	IV tester	IV tester se používá hlavně k testování a zaznamenávání výkonnostních parametrů modulu solárních článků.
