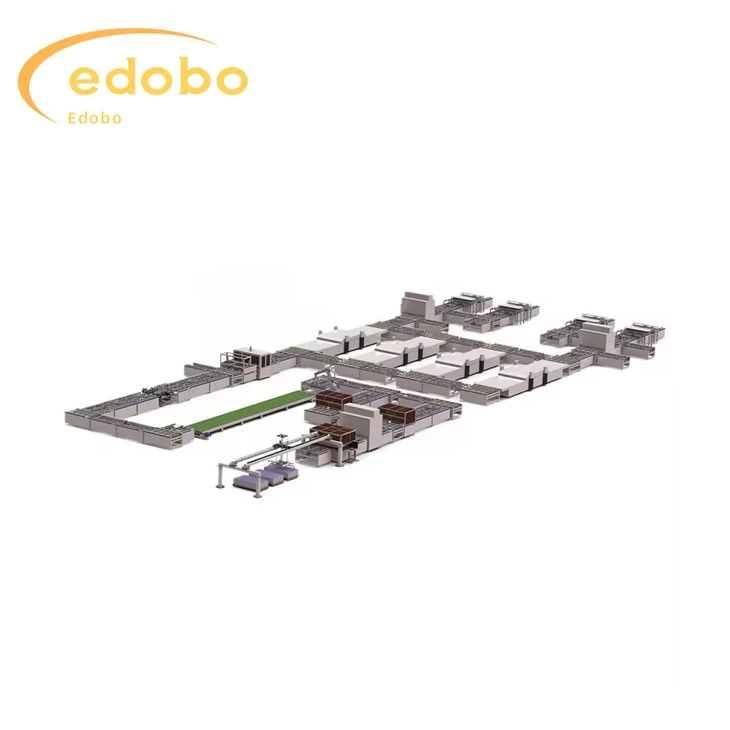

Výrobní linka solárních fotovoltaických modulů o výkonu 100 MW-600MW

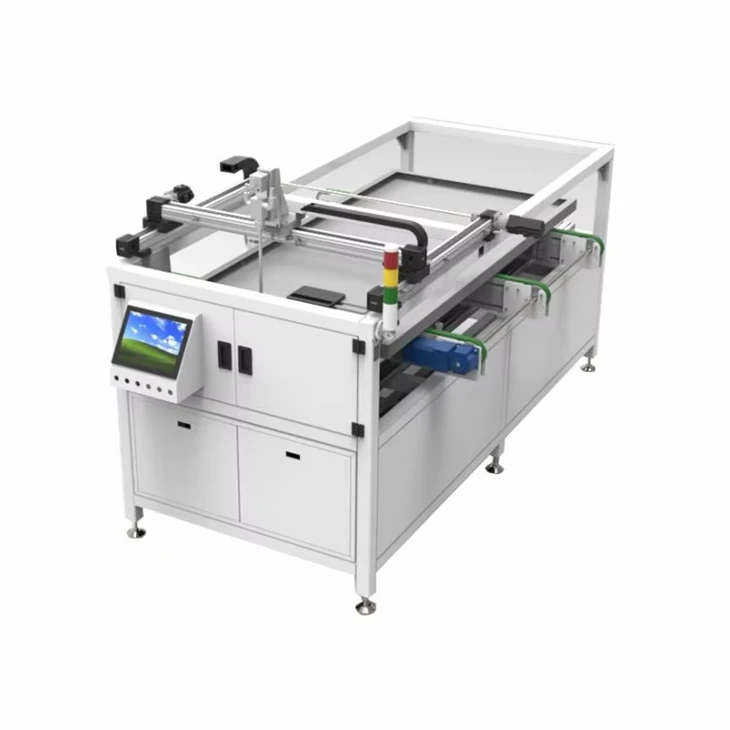

Položit (mechanický typ)

1. Způsob podávání je krátký dovnitř a dlouhý ven a funkcí zařízení je uspořádat je v odpovídajícím pořadí. Dlouhá strana řetězce baterie je rovnoběžná s dlouhou stranou součásti. Lokální sázecí systém lze použít k uspořádání komponentů po 96, 72 a 60 kusech a má funkci mechanického nastavení.

2. Automaticky přijměte šňůry baterií, zvedněte šňůry baterií do mechanických poloh a předem narovnejte sklo

3. Příjem skla a EVA z výrobní linky. Zvedněte řetězec baterie z mechanické polohy. Umístěte baterii do série na EVA podle kladné a záporné elektrody. Po dokončení všech akcí komponenta vystoupí.

4. Řetězec baterie je umístěn pomocí vizuálního polohování, polohování pomocí optických vláken a mechanického polohování.

1. Stroj využívá synchronní řemen, poháněný servomotorem a vedený lineární vodicí kolejnicí, která má výhody přesného polohování, stabilního provozu a vysoké rychlosti.
2. Přísavka je vyrobena z polyuretanu a po přisátí nezanechá na řetězci baterie žádné stopy.
3. Stroj je vybaven ochranou napájení a plynu.
4. Stroj je plně automatický a nevyžaduje ruční zásah.
5. Přesnost polohování řetězce baterie je ± 0,3 milimetru
6. Šest napájecích kabelů s roztečí 1-10 milimetrů od sebe
7. Kompatibilní s více řetězci baterií, velikost 156/182/210, 6-12 kusů
8. Hlavní prst solárních článků je kompatibilní s 2/3/4/5 prsty

(1) Kapacita výrobní linky: 100 MW-600MW/rok.
(2) Požadavek na napájení zařízení je 380 V (třífázový pětivodičový systém) a požadavek na napájení lze nalézt v parametrech zařízení každé jednotky. Konfiguraci elektrického vedení zajistí naše společnost samostatně.
(3) Potřeba stlačeného vzduchu pro zařízení je 0.6-0.8 MPa, suchý, čistý a splňuje požadavky automatizovaných výrobních linek; Prachové částice Menší nebo rovno 1um, rosný bod tlaku vody Menší nebo roven -40 stupni, olej (včetně páry) Menší nebo rovno 0.1mg/;
(4) Čistota vzduchu v továrně nesmí být nižší než 300 000 (ISO třída 8);
(5) Rychlost dopravy přenosového zařízení: Doba přenosového cyklu je kratší než 22 s, což splňuje požadavek na výrobní kapacitu 500 MW/rok. Celá řada využívá proměnnou frekvenční regulaci rychlosti s hlavní frekvencí regulace rychlosti nastavenou na 30 Hz a rozsahem regulace rychlosti 0-50 Hz (konkrétní rychlost lze nalézt v parametrech vybavení každé jednotky);
(6) Vnější rozměry přenosového vedení: Toto zařízení je nestandardní zařízení a konečné schéma uspořádání poskytne společnost Edobo Solar;
(7) Výška montážní linky a rozsah nastavení: Mezi jednotlivými zařízeními a převodovou jednotkou existuje určitý výškový rozdíl. Podrobné vnější rozměry naleznete v technických parametrech jednotlivých zařízení; Výška převodové jednotky je obecně 950 mm ± 30 mm;
(8) Provozní rozsah přenosového vedení a zařízení lze upravit mezi součástmi o délce (1650 mm-2600mm) * šířce (950mm-1500mm), což umožňuje přepravu součástí různými způsoby laminace.
(9) Přenosové vedení je hladké a velikost posunu je menší než 10 mm;
(10) Když zařízení funguje normálně, je četnost selhání komponent způsobená zařízením a přenosovými vedeními menší než 1/1000;
(11) Hladina hluku při provozu zařízení Menší nebo rovna 72 dbA (s výjimkou kompresních čerpadel)

1. Buňka využívá CCD vizuální polohování, které má výhody vysoké přesnosti a stability;
2. Zařízení může automaticky přijímat, automaticky rozvrhnout a automaticky exportovat komponenty a rozložení je přesné umístění;
3. Přísavka je vyrobena z importovaného silikonového materiálu, který nezanechá stopu na povrchu baterie;
4. Přijměte tříosý režim mechanického pohybu (otočení o 180 stupňů);
5. boční pohyb využívá modul lineárního motoru, který má výhody rychlé rychlosti pohybu, vysoké přesnosti opakovaného polohování a stabilního výkonu, šetří celkovou dobu rytmu;
6. Nastavení změny dlouhých a krátkých okrajů využívá rychlý uzamykací mechanismus, nastavení rychle, jednoduše, pohodlně a spolehlivě;
